Aksesuarlar

Aksesuarlar

Kauçuk Sertlik Test Blokları 5 ölçekte mevcuttur:

IRHD (Macro)
IRHD (Micro)
Shore A
Shore D
Shore M

Sıcaklık ve zamanın sertliği üzerindeki yaşlanma etkilerine dayanacak şekilde formüle edilmiş yüksek kaliteli kauçuktan üretilirler.

Test blokları, Cihazların düzgün çalıştığından ve doğru okunduğundan emin olmak için bir kontrol olarak kullanılmak üzere tasarlanmıştır.
Belirli sertlik değerlerine sahip standartlar olarak tasarlanmamıştır. Test blokları yeniden kalibrasyon için her 12 ayda bir Wallace'a iade edilmelidir. Aşağıdaki tabloda mevcut test blokları listelenmektedir.

H10A Shore A Test Blokları
H10A Test Blokları, aşağıdaki ASTM D2240, DIN 53505 ve JIS 6253 standartlarının Test Spesifikasyonuna uygundur.
Her set yaklaşık altı adet dikdörtgen kauçuk bloktan oluşur. 50x60x8 mm. Her blok, kutunun kapağında belirtilen sertlik değerlerine ilişkin harfli bir sekme ile tanımlanır. Test için yalnızca belirlenen yüzey kullanılmalıdır.
Altı blok yaklaşık aralığı kapsıyor. 20 - 90 Shore A derecesi.

H10 IRHD Makro Test Blokları
H10 Test Blokları aşağıdaki standartların Makro Test Spesifikasyonuna uygundur: BS 903 Pt A26, ISO 48, ASTM D1415, DIN 53519 ve JIS 6253.
Her set yaklaşık altı adet dikdörtgen kauçuk bloktan oluşur. 50x60x8 mm. Her blok, kutunun kapağında belirtilen sertlik değerlerine ilişkin harfli bir sekme ile tanımlanır. Test için yalnızca belirlenen yüzey kullanılmalıdır.
Altı blok yakl. +/- 2 toleransla 35 - 95 IRHD.

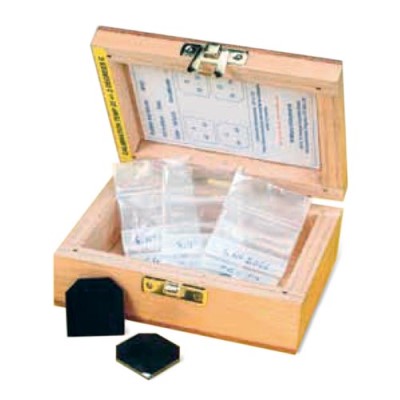

H11 IRHD Mikro Test Blokları
H11 Test Blokları aşağıdaki standartların Mikro Test Spesifikasyonuna uygundur: BS 903 Pt A26, ISO 48, ASTM D1415 ve JIS 6253.
Her set yaklaşık dört adet dikdörtgen kauçuk bloktan oluşur. 25x25x2 mm.
Tanımlama amacıyla bir, iki, üç veya dört köşe çıkarılmış olup kutu kapağında belirtilen sertlik değerlerine ilişkindir.
Dört blok yakl. +/- 2 toleransla 35 - 95 IRHD.

Tüm test blokları, sıcaklık ve zamanın sertliği üzerindeki eskime etkilerine dayanacak şekilde formüle edilmiş yüksek kaliteli kauçuktan üretilmiştir. Test Bloklarının, cihazların düzgün çalıştığından ve doğru okunduğundan emin olmak için bir kontrol olarak kullanılması amaçlanmıştır. Belirli sertlik değerlerine sahip standartlar olarak tasarlanmamıştır. Her set, test sertifikasıyla birlikte temiz bir ahşap kutu içinde sunulur.

Care of Test Blocks
Kauçuk Test Blokları kullanılmadığı zamanlarda daima saklama kutusuna yerleştirilmeli ve kapağı kapatılmalıdır. Işığa maruz bırakılmamalı ve 23 ± 2°C'de saklanmalıdır. Yağ ve gres ile kirlenmeden kaçınılmalı ve bloklar hafifçe talk pudrası ile kaplanmalıdır.



TEKLİF FORMU
Daha fazla bilgi için arayın Daha fazla bilgi için arayın

TEKLİF FORMU

GÖNDER

Test Blocks Scale Sertlik Aralığı (Tip) Quantity in Set Enstrüman Modeli
H10 IRHD 40-90 6 H1, H2, H3, H14, H15, H25
H11 IRHD Micro 40-70 4 H5, H5A, H5B, H12
H10A Shore A 20-90 6 H16A, H17A, H26A
H10D Shore D 30-80 5 H16D, H17D, H26D
H11M Shore M 40-70 4 H17M

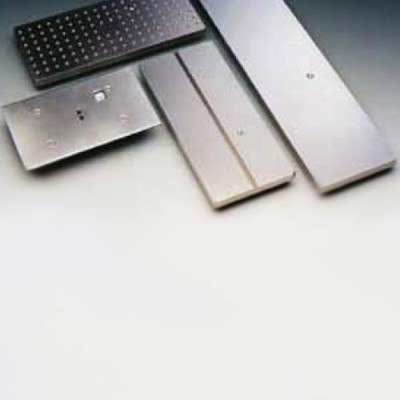

Sample Tables for Wallace Sertlik test cihazları

Wallace, H 12 Micro, H 14 Dead Load & H 17 Shore Scale Sertlik test cihazlarında kullanılmak üzere Hızlı Değişim Tablaları geliştirdi. Masalar hassas dübellerin üzerine kolaylıkla yerleştirilebilir; ekstra sabitlemeye gerek yoktur. Müşterilerin farklı test gereksinimlerini karşılamak için ekstra tablolara ihtiyaç duyabileceği öngörülmektedir. Wallace, özel uygulamalar için özel tasarlanmış masalar sunabilmektedir.

'V' Groove Tables H 19
H19-2 Small 'V' Groove
180 mm x 76 mm, uzunluk boyunca 1 mm genişliğinde 'V' oluk
H19-3 Medium 'V' Groove
Uzunluk boyunca 180 mm x 76 mm, 4 mm genişliğinde 'V' oluk.
H19-4 Medium 'V' Groove
180 mm x 76 mm, uzunluk boyunca 8 mm genişliğinde 'V' oluk

Matrix Table H19-5
180mm x 76mm.
Matris, 10 mm'lik merkezlere yerleştirilmiş 126 delikten oluşur. M3 dişli vidaları kabul etmek için alternatif delikler açılır veya 3 mm çaplı paralel dübelleri kabul etmek için 3 mm'ye kadar delinir.
Matrisin doğruluğu, aparatların ve fikstürlerin hassas konumunun belirlenmesini sağlar.

'O' Ring Holder H19-ORA
'O' halkasını güvenli bir şekilde konumlandırmak için yüzeyden iki dişli tahrikli eğimli pim yükselir, böylece halka her zaman doğru konumlandırılır. 1 - 6 mm arası 'O' ring Kesit Çaplarını işleyebilir.

Oversized Table H19-7
300mm x 76mm
Çok büyük numunelerin kolay konumlandırılmasına olanak tanıyan düz yüzey.

Vakum Numune Tablosu H19/VAC
Bu, daha ince numuneleri masa üzerinde düz tutmak için kullanılan alternatif bir numune masasıdır ve bir Vakum Pompasının (X2) kullanılmasını gerektirir. Bu, Mikro Sertlik Test Cihazı (H12) ve Shore M (H17M) cihazlarıyla kullanım için idealdir.

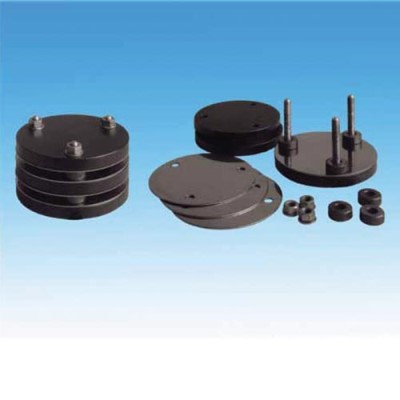

Kompresyon Seti Aparatı - C3/C4

Set, bir kauçuk test parçasının belirli bir süre boyunca strese maruz bırakıldıktan ve daha sonra belirli bir süre boyunca toparlanmasına izin verildikten sonra sıcaklığın test sırasında büyük ölçüde sabit olduğu kalan kalan gerinimdir. 'Sıkıştırma Seti', (a) belirli bir sıkıştırma gerinimine veya (b) belirli bir sıkıştırma gerilimine göre sıkıştırmadan sonra kalan basınç gerinimidir.

C.3 ve C.4 referanslarındaki aparat, sabit gerinim test yöntemine uygulanır.

12,5 mm kalınlığında ve 126 mm çapında iki veya daha fazla dairesel çelik plaka üç cıvatayla birbirine kenetlenir. Sıkıştırılmış durumdaki test parçalarının kalınlığını kontrol etmek için her bir cıvatanın etrafında halka şeklinde uygun kalınlıkta ara parçalar plakaların arasına yerleştirilir. Gevşek paslanmaz çelik diskler, test parçalarıyla temas halinde oldukça parlak bir yüzey sağlamak için ana plakalar arasına yerleştirilmiştir. Bu diskler çizilmeleri, çukurlaşmaları veya hasar görmeleri durumunda kolayca değiştirilebilir. Cihaz tek gün ışığı (2 plaka), ikili (3 plaka) ve üçlü gün ışığı (4 plaka) olarak mevcuttur. Ayrıca BS (Model C.3) veya ASTM (Model C.4) spesifikasyonlarını karşılamak için gerekli kalınlıkta ara parçalarla da tedarik edilebilir. Sipariş verirken lütfen BS veya ASTM modelinin gerekli olup olmadığını ve ayrıca gün ışığı sayısını (veya plaka sayısını) belirtiniz.
