  4. Wallace Shore Scale Hardness Tester

Wallace Shore Scale Hardness Tester

Shore

Features

Farklı Shore ölçeklerini kullanarak yumuşak ve sert malzemeleri test eder
Tek dokunuşla tam otomatik çalışma
Doğru ve tutarlı sonuçlar
Numune alanına kolay erişim
Operatör bağımlılığı azaltıldı
Örnek tablo aralığı

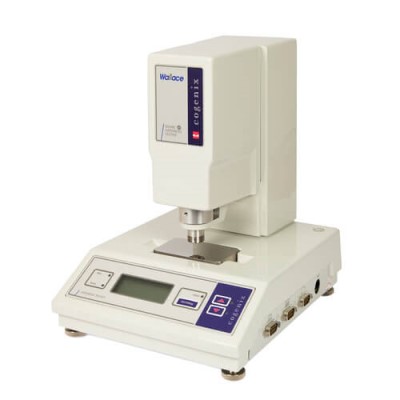

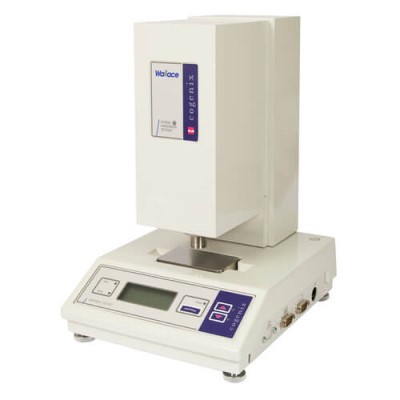

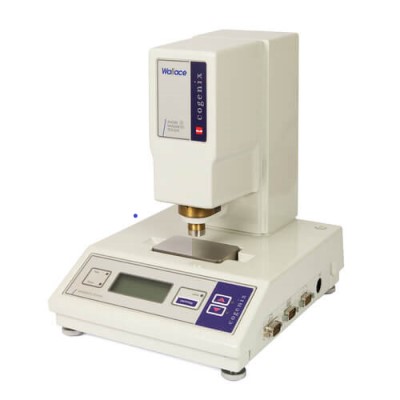

Wallace'ın H17 dijital, tezgaha monte sertlik test cihazları serisi, çeşitli malzemelerin sertliğini Shore ölçeğinde ölçmek için tasarlanmıştır. Dört model sunulmaktadır.

Standart kauçuğu test etmek için H17A
Yumuşak kauçuk ve orta yoğunluklu tekstiller için H17O
Sert kauçuklar ve plastikler için H17D
İnce/küçük kauçuk numuneleri için H17M

Sağlam, "C" çerçeve tasarımı, numuneleri güvenli bir şekilde yüklemek ve çıkarmak için operatörün önden ve yanlardan kolay erişim sağlamasına olanak tanır. Ayarlanabilir titreşim önleyici ayaklar harici titreşimin etkisini azaltır.

Basitçe başlat düğmesine basıldığında cihaz otomatik olarak çalışır ve doğru, tekrarlanabilir sonuçların geleneksel modellere göre çok daha kısa sürede kaydedilmesine olanak tanır.

Asgari düzeyde eğitim gerektiğinden, yeni operatörler kısa sürede H17'ye güvenmeye başlar ve başlangıçtan itibaren tutarlı okumalar elde eder.

Farklı şekillerdeki, boyutlardaki numuneleri ve özel tutma tertibatlarını tespit etmek için tasarlanmış bir dizi isteğe bağlı numune tablosu mevcuttur. Ön paneldeki tuşlar, numune yüksekliğine uyacak şekilde ölçüm kafasını kolayca yukarı ve aşağı ayarlar.

Başlat tuşuna basıldığında ayak numuneyi sabitlemek için alçalır. Test standartlarına uygun olarak, ayak numuneyle temas ettiğinde girinti derinliği, önceden belirlenmiş bir bekleme süresinden sonra (tipik olarak 3 saniye) kaydedilir. Bu noktada cihaz girinti konumunu tanımlar ve sertlik değeri otomatik olarak dondurularak LCD ekranda net bir şekilde görüntülenir.

TEKLİF FORMU
Daha fazla bilgi için arayın Daha fazla bilgi için arayın

TEKLİF FORMU

GÖNDER

Specification H17A H17D H17O H17M
Ağırlık (kg) 7,5 13,5 7,5 7,0
Dimension
(WxDxH) (mm)		 214x255x300 214x255x350 214x255x300 214x255x300
Çözünürlük 0.1 units
Indenter shape 35° Cone (Frustum) 30° Cone 1/2 Spherical 30° Cone
Indenter radius Flat 0.1 mm 1.19mm 0.79mm
Full scale 2.5 mm 2.5 mm 2.5 mm 1.25 mm
Kuvvet yöntemi Spring
Max. İndentor
force		 8.05 N 44.45 N 8.05 N 0.765 N
Force duration 1 or 3 seconds
Asgari örnek
thickness		 6 mm 6 mm 6 mm 1.25 mm
Standartlar Shore A Ölçeği: BS ISO 7619, DIN 53505, ISO 7619, ASTM D2240, JIS 6301,
Shore O Ölçeği: ASTM D2240, Shore D Ölçeği: ASTM S2240, Shore M Ölçeği: ASTM D2240



Shore Type Force Standard Contact
Force		 Indentor Shape Ölçüm
Height		 Material
Thickness		 Ölçüm
Range		 Uygulama Malzemesi
WA17A (*) 8.05 N ASTM D 2240
ISO 7619-1		 1000 g 35° Cone (Frustum) 2.50 mm 8 - 10 mm 20 - 90 A Yumuşak, vulkanize kauçuk, doğal kauçuk, nitriller,
termoplastik elastomerler, esnek poliakrilikler ve termosetler, mum, keçe ve deriler.
WA17B (*) 8.05 N ASTM D 2240
ISO 7619-1		 1000 g 30° Cone 2.50 mm 8 - 10 mm Above 90 A
Below 20 D		 Orta derecede sert kauçuk, termoplastik elastomerler, kağıt ürünleri ve lifli malzemeler.
WA17C (*) 44.5 N ASTM D 2240
ISO 7619-1		 5000 g 35° Truncated Cone
(Frustum)		 2.50 mm 8 - 10 mm Above 90 A
Below 20 D		 Orta sert kauçuk, termoplastik elastomerler, orta sert plastikler ve termoplastikler.
WA17D (*) 44.5 N ASTM D 2240
ISO 7619-1		 5000 g 30° Cone 2.50 mm 8 - 10 mm Above 90 A Sert kauçuk, termoplastik elastomerler, daha sert plastikler ve sert termoplastikler.
WA17DO (**) 44.5 N ASTM D 2240
ISO 7619-1		 5000 g 2.38 mm 1/2 Sphere 2.50 mm 8 - 10 mm Above 90 A
Below 20 D		 Orta derecede sert kauçuk, termoplastik elastomerler ve çok yoğun sargılar.
WA17M (*) 0.764 N ASTM D 2240
ISO 7619-1		 250 g 30° Cone 1.25 mm 2.0±0.5 mm 20 - 85 A İnce, düzensiz şekilli kauçuk, "O" halkaları, termoplastik elastomerler ve plastik numuneler.

Mevcut Standart Enstrüman (*)
Standart Araç yalnızca farklı bir girinti gerektirir (**)
Bu alet farklı bir yay sıkıştırması ve ağırlığı gerektirir (***)
