POINT TO POINT
Bu serbest araç, kullanıcının görüntüdeki herhangi iki nokta arasında hızlı ve hassas ölçümler yapmasına olanak tanır.
Segmentin başlangıcını işaretlemek için ilk noktaya tıklamanız yeterlidir.
Şimdi sadece bitiş noktasına tıklayın. Artık başlangıç ​​noktasından bitiş noktasına kadar bir çizgi çizilir ve bir segment uzunluğu görüntülenir.

PARALLEL LINE
Değişken uzunluklu paralel çizgiler arasındaki paralel ilgili öğeleri doğru bir şekilde ölçün. Bu tür ölçüm aşağıdakiler için faydalıdır:
Kaplama veya kaplama katmanlarının ölçümü. Sınırsız sayıda paralel çizgi aracı, geniş bir örnek alan üzerinde ölçüm alarak görüntü üzerinde işaretleme yapabilir. Çok katmanlı kaplamaları kolaylıkla ölçün; her paralel çizgi aracı aynı anda 5 katmana kadar ölçüm yapabilir. Paralel çizgi aracı aynı zamanda kaynak nüfuziyetlerinin ölçümü için de kullanılabilir; 3 noktalı yay aletiyle birlikte kullanıldığında boru şeklindeki malzemeler üzerindeki kaynaklardan alınan kesitlerdeki kaynak nüfuziyetini kolayca ölçebilirsiniz.

4 POINT AVERAGE
4 nokta aracı, ekranda etkin belge penceresinin üzerinde kayan bir çapraz tarama oluşturur. Çapraz tarama bu noktada fare imleciyle etkileşimlidir. İmleci konunun herhangi bir noktasının üzerine getirin ve çapraz taramayı görüntünün üzerine bırakmak için sol fare düğmesine tıklayın. Bu araç, X veya Y ekseni boyunca herhangi iki nokta arasında hizalama ve ölçüm yapmak için basit bir artı işareti ölçüm aracı olarak veya 4 ölçüm noktasını tanımlamak için hem X hem de Y'yi kullanarak kaplamaların veya kaplama katmanlarının ölçümleri için çok noktalı ortalama aracı olarak çalışabilir. Her bir işaretleyici için hem 4 noktalı ortalamayı hem de gerçek bireysel okumaları görüntüleyerek aynı anda 5 katmana kadar ölçüm yapabilirsiniz.

8 POINT AVERAGE

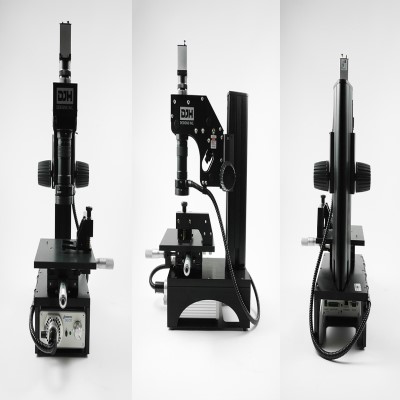

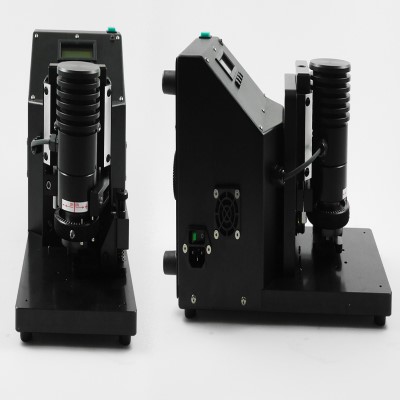

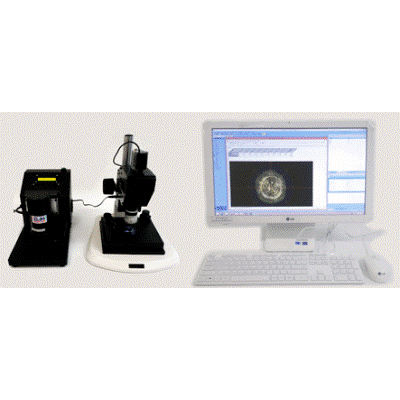

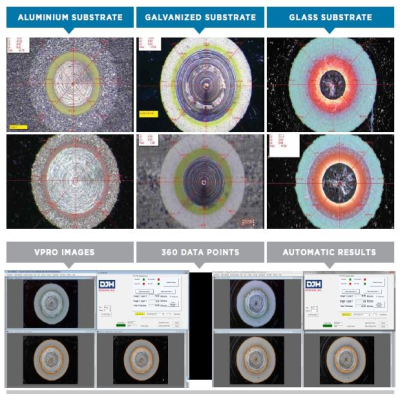

Tutarlılık sağlamak amacıyla, 8 nokta aracı, öncelikli olarak yuvarlak nesnelerin kesitlerindeki kaplama kalınlığının ölçümü için veya DJH tasarımları ASTM standart test yöntemi, "Crater" Film Oluşturma Sistemi gibi cihazlarla kullanılmak üzere tasarlanmış çok eksenli bir ölçüm aracıdır. 8 noktalı araçlar, yüzen çok eksenli bir çapraz tarama oluşturur. Çapraz tarama, fare imleciyle etkileşimli olup çapraz taramanın nesneye kolayca yerleştirilmesini sağlar. Bu çok eksenli araç, her bir referans ekseninde aynı anda beş katmana kadar işaretleme yeteneğiyle birlikte size sekiz adede kadar referans noktası sunar. Sistem, her bir işaretçi için hem 8 puanlık ortalamayı hem de gerçek bireysel okumaları görüntüleyebilir. Genel kaplama/kaplama kalınlığı boyutu da görüntülenir.

RADIAL
Radyal boyutlandırma, daire aracı, dairesel nesnelerin veya bölümlerin yarıçaplarını belirlemek için kullanılır. yani baskılı devre kartlarındaki kazınmış deliklerin yarıçapını ölçmek için. Bu araç aynı zamanda kenar keskinliğini belirlemek amacıyla kesici takımlar gibi öğelerin uç yarıçapını ölçmek isteyen müşteriler için de kullanışlıdır. Daire aracı aynı zamanda kaynak alanında boru duvarını göremediğiniz borulardaki kaynak bölümlerinin belirlenmesine yardımcı olmak için 3 noktalı yay aracı olarak da kullanılır; araç hesaplayacak ve daireyi doğru çapa göre çizecek görünür duvar boyunca üç nokta seçmeniz yeterlidir. Artık kaynak nüfuziyeti ölçümleri yapmak için başlangıç ​​noktasını belirlemenizi sağlayacak bir kılavuza sahipsiniz. Ölçümü tamamlamak için program tarafından oluşturulan daireyi ekranda bırakabilir ve paralel çizgi aracını açabilirsiniz. Daire aracı aynı zamanda çok katmanlı bir araç olarak da işlev görür. Bu, duvar kalınlığı gibi öğelerin ölçümünü çok kolay hale getirir. Aynı anda beş katmana kadar ölçüm yapabilme yeteneği sayesinde tüp veya yuvarlak nesneler üzerindeki kaplamaların ölçümü bile kolaylaştırılmıştır.

ANGLE
Bu kullanışlı ve güçlü araç, açı ölçümünün gerekli olduğu herhangi bir bileşen, nesne veya bölüm üzerinde derece cinsinden açı ölçümlerine olanak tanır.
